【エルベ】VIOアウトプット チェッカー
使用方法・各部の名称と機能
-

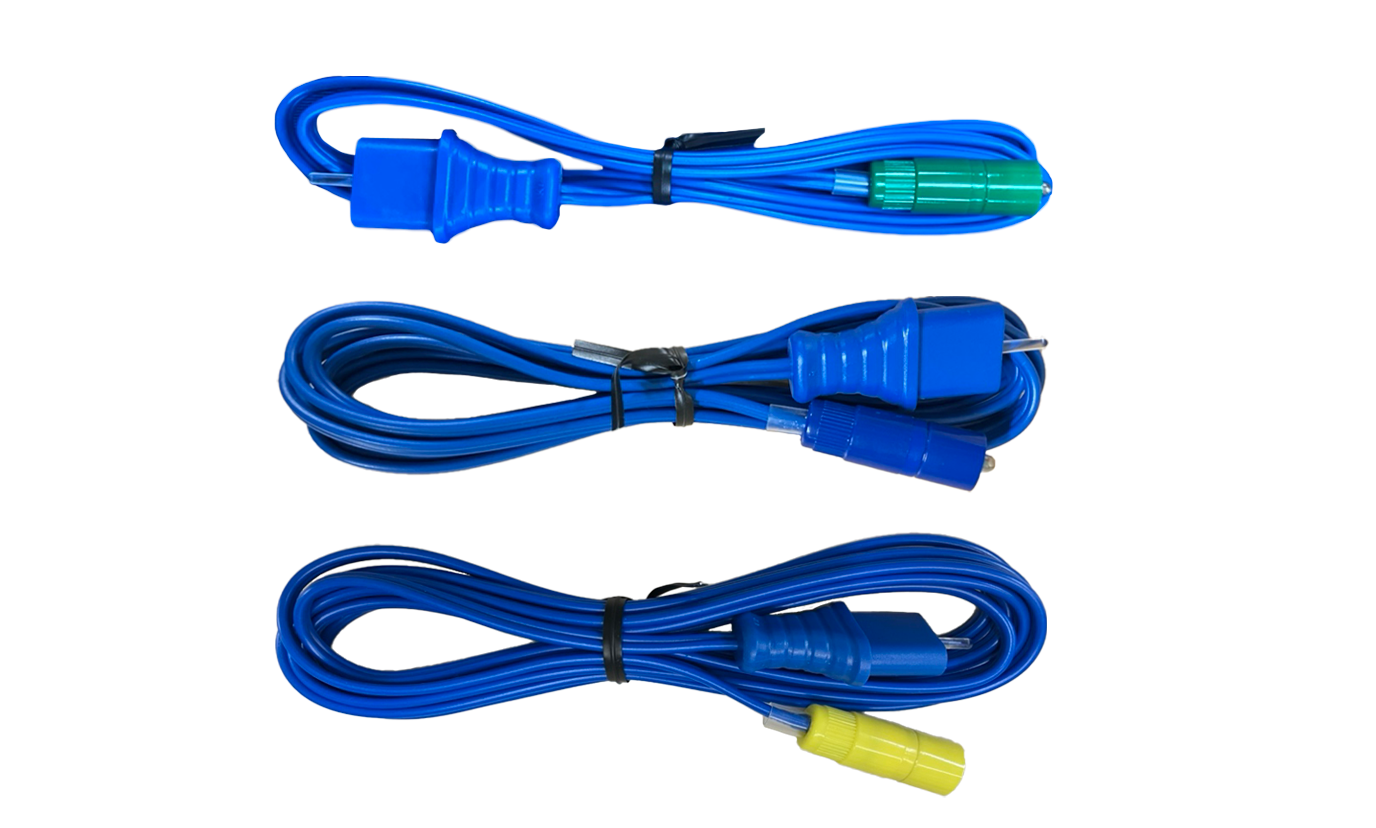

- チェッカー用対極板ケーブルを
電気メスに接続します。 - メス先（またはスネアワイヤ）を
探知端子（LowまたはHight）に接続させます。 - 電気メス出力時、出力ランプが緑色に
点灯することを確認してください。
※出力中は金属部の電極面や端子には触れないでください。
※対極板設定は2面型をご利用ください。
- チェッカー用対極板ケーブルを
-

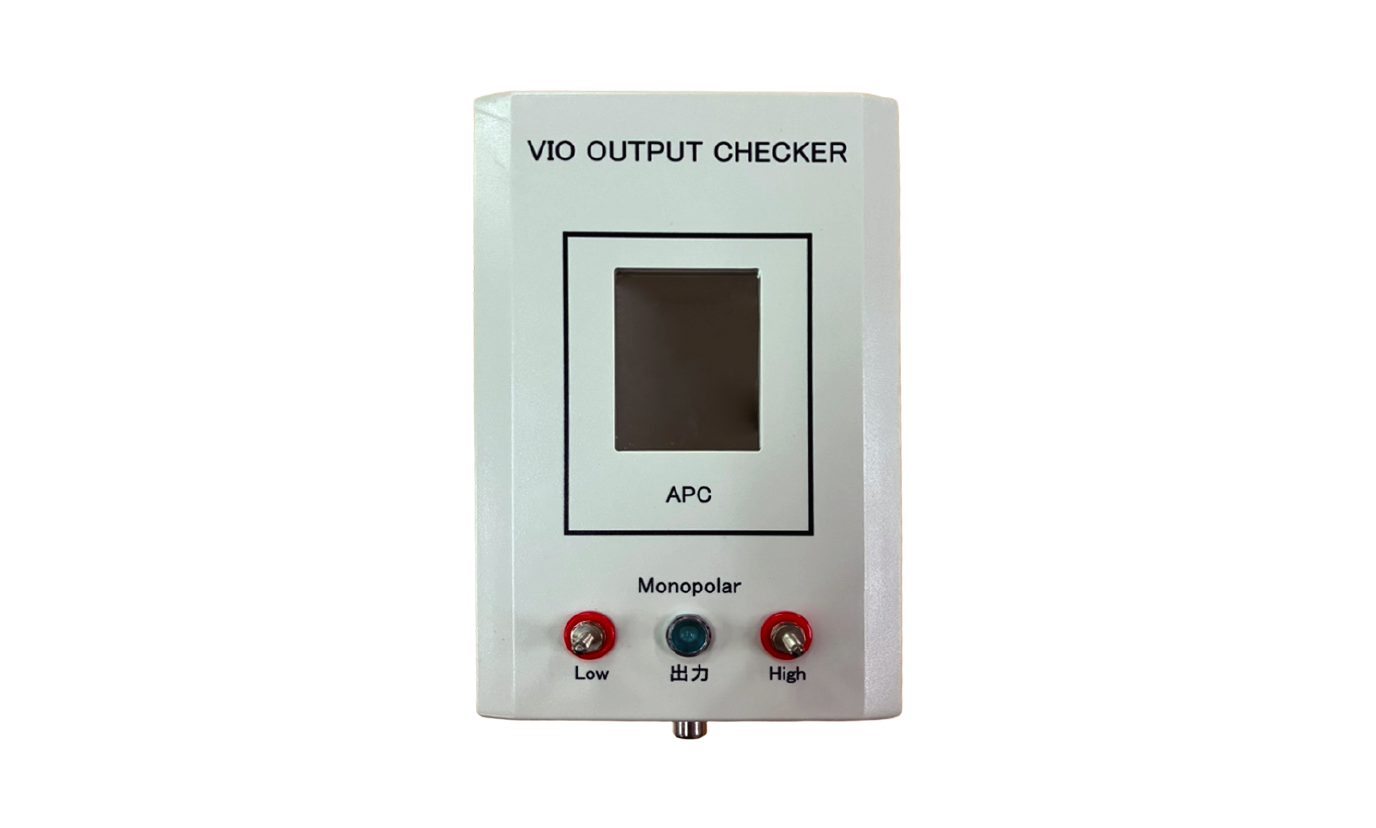

APC照射板：APCを照射するステンレス板
Monopolar Low：ソフト凝固に使用（VIO3はE2.5以上）
Monopolar High：ソフト凝固以外のモード/50W以下に使用（VIO3はE3.5以下）
Monopolar出力LED：出力時、LEDランプが緑色に点灯
対極板コネクター：チェッカー用対極板ケーブルを接続
